Forschungsmethodik-Diagramm: Anleitung in 6 Schritten

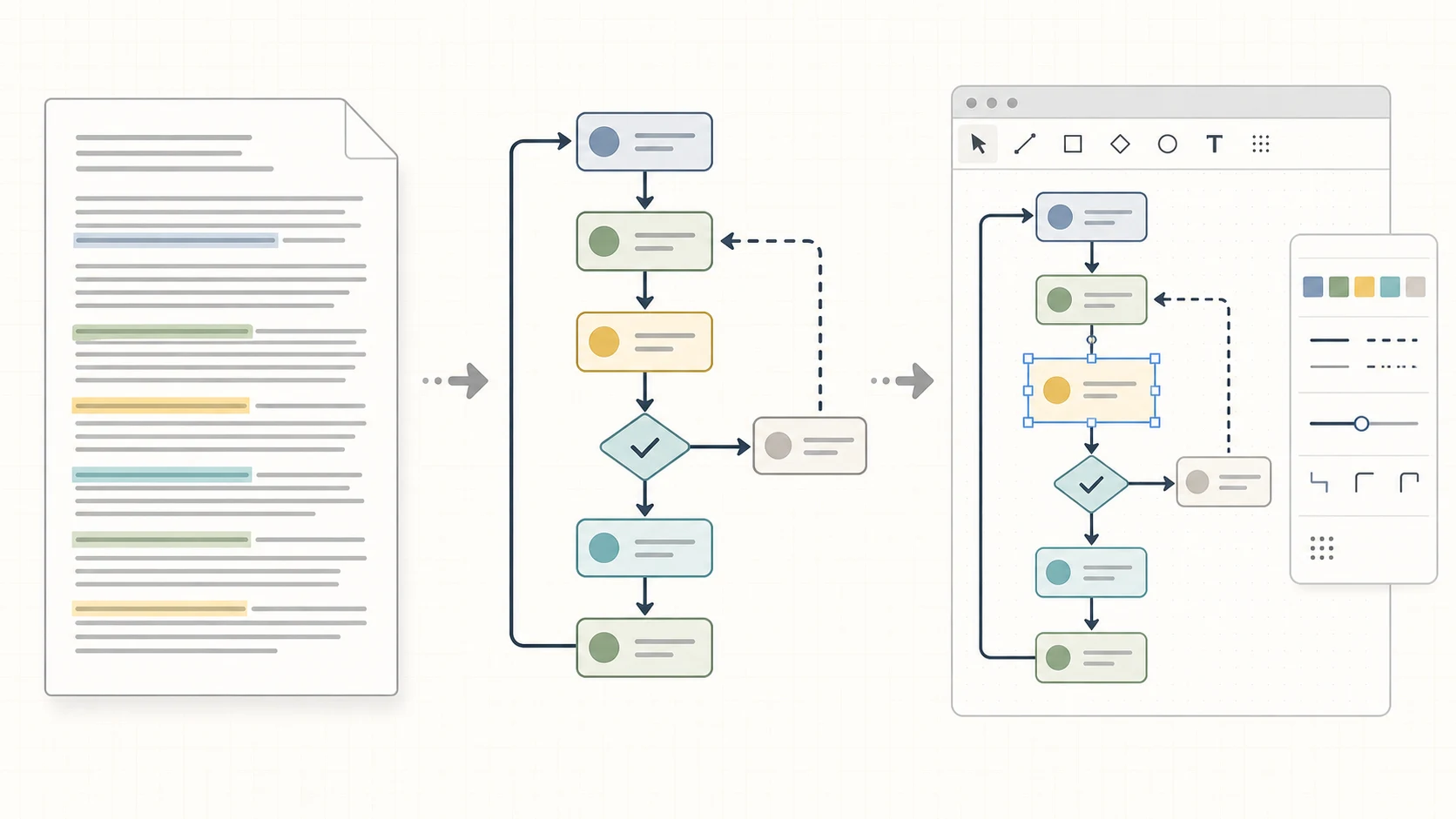

Ein Forschungsmethodik-Diagramm überführt den Methodenteil einer Studie in einen visuellen Ablauf. Es zeigt, wie Proben, Teilnehmende, Datensätze oder andere Eingaben durch Arbeitsschritte, Entscheidungen und Analysen zu einem Ergebnis gelangen. Die Abbildung soll die Studienstruktur verständlich machen. Sie ersetzt nicht den Methodenteil.

Beginnen Sie nicht mit einer leeren Zeichenfläche, sondern mit dem geprüften Methodentext. Legen Sie fest, welche eine Beziehung die Lesenden erkennen sollen, und zeichnen Sie nur die dafür erforderlichen Knoten und Verbindungen.

Das Wichtigste in Kürze

• Wählen Sie die Struktur nach der tatsächlichen Studie, nicht nach einer allgemeinen Forschungsvorlage.
• Nutzen Sie eine lineare Pipeline für einen Weg, Verzweigungen für Entscheidungen und parallele Bahnen für Studienarme.
• Zeigen Sie Auswahlregeln, Kontrollen, Transformationen und Analysen, wenn sie die Interpretation beeinflussen.
• Formulieren Sie zuerst kurze Beschriftungen und prüfen Sie anschließend jeden Knoten und Pfeil am Manuskript.
• Halten Sie Texte und Verbindungen editierbar, damit Änderungen nicht den Neuaufbau der gesamten Abbildung erfordern.

Was ist ein Forschungsmethodik-Diagramm?

Ein Forschungsmethodik-Diagramm bildet die operative Struktur einer konkreten Studie ab. Es verbindet Eingaben mit zentralen Verfahren, Entscheidungspunkten, Kontrollen, Analysen und der daraus entstehenden Evidenz. Anders als ein allgemeines Forschungsprozess-Diagramm muss es zeigen, was tatsächlich durchgeführt wurde, und dieselben Begriffe wie das Manuskript verwenden.

Dieser Leitfaden behandelt die Gestaltung der Methodenabbildung selbst. Für die Reihenfolge und Evidenzkette eines vollständigen IMRaD-Manuskripts finden Sie beim Einreichungscheck einen eigenen Leitfaden.

Entscheidend ist das Wort konkret. Eine Folge wie „Forschungsfrage, Literaturrecherche, Datenerhebung, Analyse, Schlussfolgerung“ beschreibt Forschung allgemein, erklärt aber kaum Ihre Studie. Eine publikationsbezogene Methodenabbildung sollte beantworten: Was gelangte in den Ablauf? Was geschah damit? Wo teilte sich der Weg? Welche Kontrolle war wichtig? Welche Analyse erzeugte das berichtete Ergebnis?

Diese Abgrenzung verhindert, dass eine Theorie dargestellt wird, obwohl der experimentelle Weg gefragt ist, oder dass eine allgemeine Promotionsplanung an die Stelle einer studienspezifischen Methodenabbildung tritt.

Wann ein Methodendiagramm hilft und wann nicht

Eine Methodenabbildung ist besonders nützlich, wenn der Ablauf im Fließtext schwer zu überblicken ist. Das gilt etwa für mehrere Kohorten, Vorverarbeitungsstufen, Versuchsarme, wiederholte Messungen, Modelltrainingsphasen, Einschlussentscheidungen oder eine Kette von Datentransformationen.

Die Visualisierung kann auch Lücken aufdecken. Benötigt das Diagramm eine Verzweigung, die im Methodenteil nicht erklärt wird, ist möglicherweise der Text unvollständig. Verwenden zwei Knoten unterschiedliche Namen für denselben Datensatz, liegt eventuell ein Terminologieproblem vor. Das Diagramm dient damit zugleich der Kommunikation und Konsistenzprüfung.

Fügen Sie keine Methodenabbildung nur als Dekoration ein. Bei ein oder zwei offensichtlichen Schritten, strengen Begrenzungen der Abbildungszahl oder einem bereits vorgeschriebenen Berichtsfluss kann sie entbehrlich sein. Für systematische Reviews sollten Sie beispielsweise das passende PRISMA-2020-Flussdiagramm verwenden, statt es durch einen selbst entworfenen Versuchsablauf zu ersetzen.

Eine Abbildung kann unzureichende Berichterstattung nicht ausgleichen. Autorinnen und Autoren müssen weiterhin erläutern, wie und warum die Studie durchgeführt wurde. Für Gesundheitsforschung bietet das EQUATOR Network eine Suche nach Berichtsleitlinien anhand von Studientyp, klinischem Bereich und Manuskriptabschnitt. Welche Angaben erforderlich sind, bestimmen die Leitlinie und das Zieljournal.

Die passende Diagrammstruktur für Ihre Studie wählen

Bestimmen Sie zuerst den tatsächlichen Studienweg. Drei Muster decken viele Methodenabbildungen ab, ohne unterschiedliche Methoden in dieselbe Form zu zwingen.

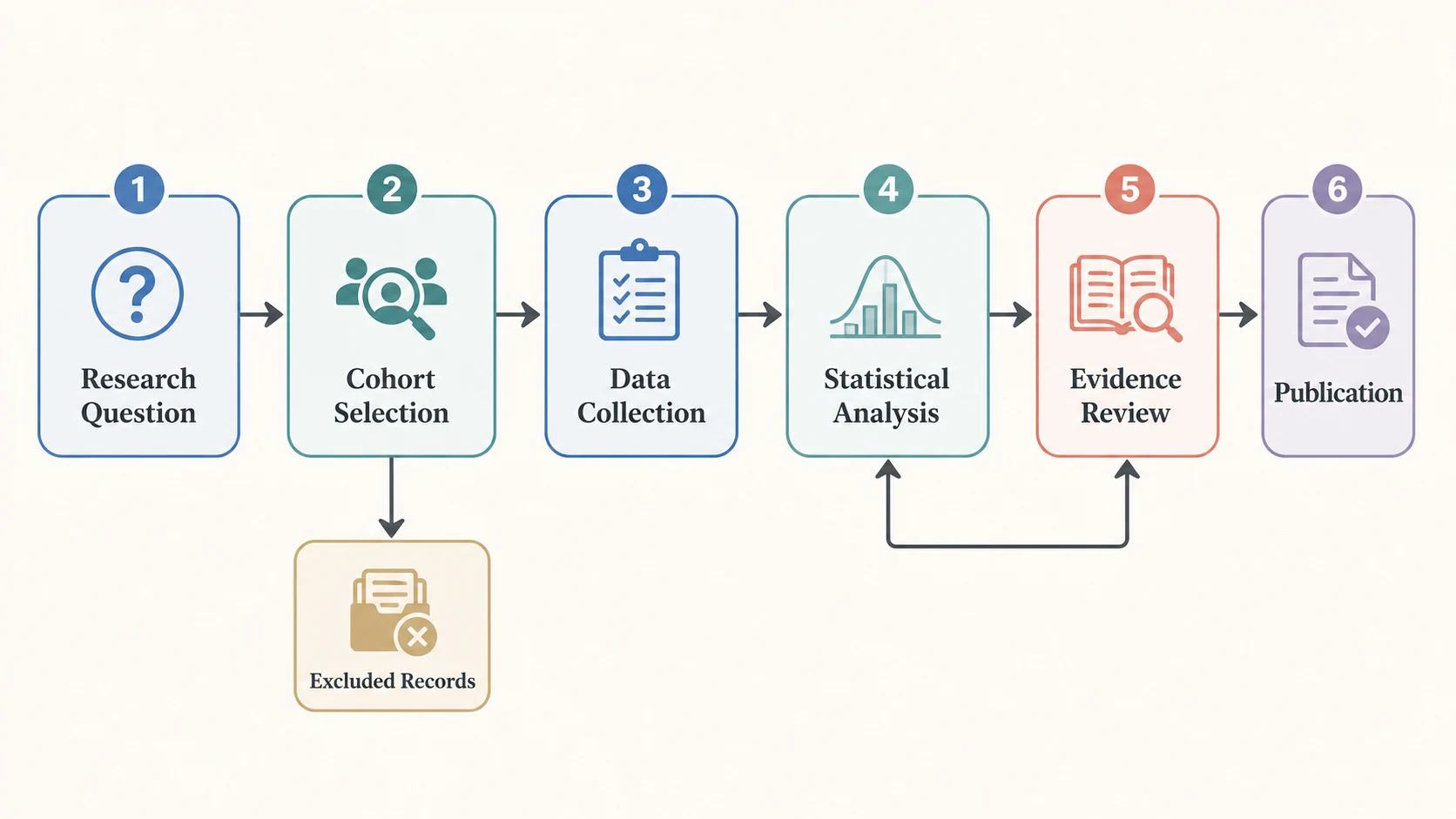

Lineare Pipeline

Eine lineare Pipeline eignet sich, wenn die Reihenfolge die Aussage trägt. In der Materialforschung kann sie von Probenvorbereitung über Behandlung und Messung bis zur Merkmalsextraktion und Statistik führen. Bei maschinellem Lernen kann sie Datenaufbereitung, Training, Validierung, Test und Bewertung zeigen.

Halten Sie die Leserichtung stabil. Gibt es eine Rückkopplung, zeichnen Sie eine beschriftete Rückverbindung und nennen Sie ihren Auslöser. Eine überwiegend lineare Methode sollte nicht allein aus gestalterischen Gründen zum Kreis werden.

Verzweigter Versuchsablauf

Nutzen Sie eine Verzweigung, wenn eine Regel oder Intervention unterschiedliche Wege erzeugt. Der Entscheidungsknoten sollte das Kriterium knapp nennen, etwa „einschlussfähig?“, „Qualitätsprüfung bestanden?“ oder „Intervention zugeteilt“. Beschriften Sie die ausgehenden Verbindungen, wenn ihre Bedeutung nicht eindeutig ist.

Auch Ausschlüsse lassen sich als Zweig darstellen. Grund und Zeitpunkt müssen jedoch mit dem Methodenteil übereinstimmen. Eine Box „Daten entfernt“ ohne Kriterium schafft mehr Fragen als Klarheit.

Parallele Studienarme

Parallele Bahnen sind sinnvoll, wenn der Vergleich im Mittelpunkt steht. Beginnen Sie nur dann mit einer gemeinsamen Quelle, wenn die Gruppen sie tatsächlich teilen, und richten Sie vergleichbare Schritte horizontal aus. Erhält ein Arm einen zusätzlichen Arbeitsschritt, muss er sichtbar bleiben.

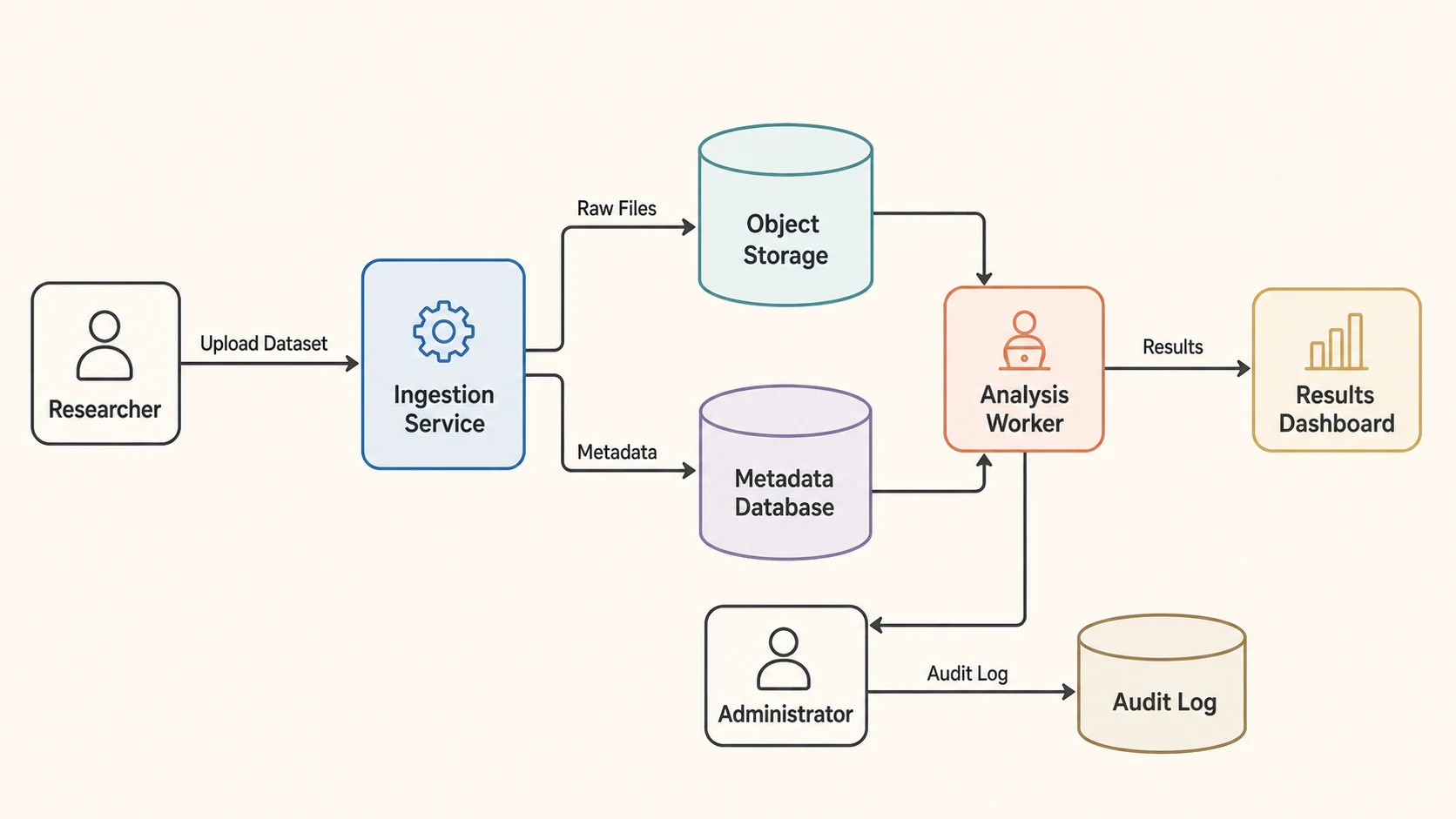

Auch multimodale Studien profitieren davon. Bild-, Text- und Sensordaten können getrennte Bahnen belegen, bevor sie zusammengeführt und bewertet werden. Die Darstellung darf jedoch nicht vortäuschen, dass alle Modalitäten gleich erhoben oder gewichtet wurden.

Was eine Methodenabbildung für die Publikation enthalten sollte

„Für die Publikation“ bedeutet hier, dass die Abbildung für eine wissenschaftliche und visuelle Prüfung vorbereitet ist. Es bedeutet nicht, dass sie automatisch die Vorgaben eines bestimmten Journals erfüllt. Prüfen Sie beim Entwurf:

1. Eingabe oder Population: Teilnehmende, Proben, Datensätze, Quelldokumente, Simulationen oder Präparate.
2. Auswahlregeln: Einschluss, Ausschluss, Zuteilung, Filterung oder Qualitätskontrolle, sofern sie den Weg ändern.
3. Zentrale Verfahren: Interventionen, Messungen, Vorverarbeitung, Transformationen, Modellstufen oder experimentelle Operationen.
4. Vergleich und Kontrolle: Studienarme, Baselines, Kontrollen, Referenzstandards oder gepaarte Bedingungen.
5. Analyse: die analytische Stufe in angemessener Detailtiefe, einschließlich Modell- oder Statistikfamilie, wenn dies die Interpretation beeinflusst.
6. Ausgabe: die erzeugte Evidenz oder das Artefakt, nicht eine ungestützte Schlussfolgerung.

Details ohne Bedeutung für die Studienlogik können im Methodenteil, in Tabellen, Code oder Zusatzmaterial verbleiben. Behalten Sie ein Detail, wenn sein Weglassen eine Entscheidung, einen Vergleich, eine mögliche Verzerrungsquelle oder den Weg zum berichteten Ergebnis verdecken würde.

Nutzen Sie Verben für Verfahren und Substantive für Ein- oder Ausgaben. „Signal normalisieren“ ist als Handlung klarer als „Normalisierung“, während „normalisierte Merkmalsmatrix“ eine geeignete Ausgabe bezeichnet.

Den Methodenteil in 6 Schritten in ein Diagramm überführen

1. Die Aufgabe der Abbildung in einem Satz formulieren

Vervollständigen Sie: „Nach dem Betrachten soll verständlich sein, wie …“ Eine gute Antwort nennt eine Beziehung, beispielsweise den Weg von der Rekrutierung zur Analyse oder von Rohbildern zur bewerteten Modellausgabe.

Rougier, Droettboom und Bourne empfehlen in Ten Simple Rules for Better Figures, die Botschaft vor der Gestaltung festzulegen. Bei einer Methodenabbildung ist diese Botschaft meist ein Weg, Vergleich oder Abhängigkeitsverhältnis und keine Ergebnisaussage.

2. Eingaben, Handlungen, Entscheidungen und Ausgaben extrahieren

Markieren Sie Substantive für Studienobjekte, Verben für Operationen und alle Bedingungen wie „wenn“, „nach Ausschluss“, „zufällig zugeteilt“, „für jede Gruppe“ oder „bis zur Konvergenz“. Daraus entstehen oft Verzweigungen, Bahnen oder Schleifen.

Verwenden Sie das genehmigte Protokoll, den Analyseplan, Laboraufzeichnungen, den Codepfad oder den aktuellen Methodentext. Reproduzierbarkeitsrelevante Angaben sollten nicht aus dem Gedächtnis stammen.

3. Details zu lesergerechten Stufen bündeln

Fassen Sie Handlungen mit derselben kommunikativen Aufgabe zusammen. Fünf Vorverarbeitungsbefehle können „Qualitätskontrolle und Normalisierung“ werden, wenn ihre interne Reihenfolge die Aussage nicht verändert. Trennen Sie sie, sobald eine Transformation die Eingabe für einen späteren Vergleich erzeugt.

Vier bis acht Hauptknoten sind ein praktikabler Ausgangspunkt, aber keine Publikationsregel.

4. Route wählen und kurze Beschriftungen entwerfen

Wählen Sie zwischen linearer, verzweigter oder paralleler Struktur. Formulieren Sie die Beschriftungen, bevor Sie Farben, Symbole und Abstände optimieren. Auch Verbindungen benötigen eine eindeutige Semantik: Richtung, gestrichelte Linie und Rückpfeil müssen konsistent definiert sein.

5. Diagramm und Manuskript vergleichen

Lesen Sie jeden Weg vollständig und weisen Sie ihm eine Textstelle im Methodenteil zu. Prüfen Sie Fallzahlen, Gruppennamen, Reihenfolge, Abkürzungen, Entscheidungskriterien, Modellnamen und analytische Ausgaben. Entfernen Sie alles, was das Manuskript nicht stützt.

Prüfen Sie anschließend umgekehrt, ob die Abbildung eine notwendige Beziehung verdeckt. Das Ziel ist Übereinstimmung, nicht maximale Detailfülle.

6. Export in der endgültigen Größe prüfen

Exportieren Sie in Breite und Format des Zieljournals und prüfen Sie genau diese Datei in ihrer vorgesehenen Größe. Text, der auf der Zeichenfläche gut lesbar ist, kann in einer einspaltigen Abbildung scheitern.

Die aktuellen Nature-Vorgaben zeigen, wie spezifisch Journalregeln sein können: Sie nennen 5 bis 7 pt für Abbildungstext, editierbaren Text, zugängliche Farben und Vektorgrafik für Linien, Pfeile, Boxen und Beschriftungen. Das sind Nature-Vorgaben, keine universellen Werte. Prüfen Sie immer die aktuellen Anforderungen Ihres Zieljournals.

Praxisbeispiel: vom Methodenabsatz zum Diagramm-Briefing

Das folgende Beispiel ist fiktiv und dient nur der Veranschaulichung.

Ein Team erfasst anonymisierte Sensoraufzeichnungen an zwei Studienzentren. Aufzeichnungen, die eine vordefinierte Signalqualitätsprüfung nicht bestehen, werden ausgeschlossen. Akzeptierte Daten werden normalisiert, zentrumsweise in Entwicklungs- und zurückgehaltene Testdaten geteilt und zum Training eines Klassifikators verwendet. Die Leistung wird am zurückgehaltenen Zentrum bewertet; anschließend erfolgt eine Fehleranalyse nach Erfassungsbedingung.

Die Aufgabe der Abbildung könnte lauten: „Zeigen, wie zentrumsgetrennte Aufzeichnungen von der Qualitätskontrolle zur Bewertung am zurückgehaltenen Zentrum gelangen.“ Das weist auf eine verzweigte Pipeline mit Zentrumstrennung hin.

Ergänzen Sie keine Modellleistung, Stichprobengröße oder Kausalaussage, weil der Absatz sie nicht enthält. Verwenden Sie vor dem Öffnen eines Diagrammwerkzeugs dieses Kurzbriefing:

Briefing für ein Forschungsmethodik-Diagramm

• Aufgabe der Abbildung: [eine zu verstehende Beziehung]
• Geprüfte Eingabe: [Teilnehmende, Proben, Datensatz oder Quelle]
• Erforderliche Stufen: [geordnete Verfahren oder Transformationen]
• Entscheidungen und Zweige: [Kriterium und Weg je Ergebnis]
• Vergleich oder Kontrolle: [Gruppe, Baseline, Referenz oder keine]
• Analytische Ausgabe: [was der Ablauf erzeugt]
• Exakte Begriffe: [im Manuskript bestätigte Formulierungen]
• Details im Fließtext: [aus der Abbildung ausgelassene Angaben]

Warum Editierbarkeit nach dem ersten Entwurf wichtig ist

Der erste Entwurf bleibt nach der Prüfung durch Mitautorinnen und Mitautoren selten unverändert. Beschriftungen werden gekürzt, Pfeile gedreht, Gruppen zusammengeführt oder das Zieljournal verlangt eine andere Breite. Bei einem flachen Bild kann jede Korrektur einen Neuaufbau auslösen.

Editierbare Texte, Knoten und Verbindungen ermöglichen lokale Änderungen. Vektorstrukturen erleichtern die Skalierung, garantieren aber nicht, dass ein Journal ein bestimmtes Dateiformat akzeptiert.

Der Text to Diagram Generator in FigEditor kann eine geprüfte Beschreibung in einen Bildentwurf für Workflow, Verzweigung, Studiendesign, Zyklus, Modell oder Architektur überführen. Sie können diesen Entwurf im Illustrationsarbeitsbereich prüfen und verfeinern. Er wird nicht automatisch in ein strukturiertes Flowchart-Projekt umgewandelt.

Wenn Sie auswählbare Knoten, Verbindungen, Layoutsteuerung, Zugriff auf den SVG-Quelltext, Rückgängig-Funktionen und Versionswiederherstellung benötigen, starten Sie separat ein Flowchart-Projekt in FigEditor Studio. Prüfen Sie bei beiden Wegen alle wissenschaftlichen Angaben an der Quelle.

Was unsere Produktdaten nahelegen

Unser schreibgeschützter Produktschnappschuss umfasste bis zum 11. August 2026 insgesamt 7.542 registrierte Konten und 10.560 deduplizierte Generierungsaufgaben. Eine freiwillige Umfrage liefert ein kleineres, aber direkteres Signal: 29 von 35 Befragten mit kostenlosem Konto wählten Abbildungen für Forschungsarbeiten als Aufgabe. Von 12 zahlenden Befragten nannten 9 solche Abbildungen als meistgenutzte Aufgabe; 10 sahen die größte Zeitersparnis beim ersten Entwurf.

Diese Stichproben beschreiben nur die Nutzung eines Produkts. Die freiwillige, selbstselektierte Umfrage ist nicht repräsentativ für alle Forschenden. Sie erklärt den Schwerpunkt dieses Leitfadens: Ein Generator ist besonders nützlich, wenn er den Weg zu einem editierbaren Entwurf verkürzt, während die wissenschaftliche Kontrolle bei den Autorinnen und Autoren bleibt.

Abschließende Prüfung vor der Einreichung

Führen Sie eine wissenschaftliche und eine visuelle Prüfung durch.

Wissenschaftliche Übereinstimmung

• Jeder Knoten und jede Verbindung ist durch Methodenteil, Protokoll oder Analyseplan belegt.
• Gruppen, Zahlen, Zeitpunkte, Abkürzungen und Modellnamen stimmen in Abbildung, Legende, Methods und Results überein.
• Zweige zeigen reale Kriterien und keine dekorativen Alternativen.
• Die Ausgabe beschreibt das erzeugte Ergebnis, ohne eine stärkere Aussage zu suggerieren.
• Eine einschlägige Berichtsleitlinie wird berücksichtigt.

Visuelle Ausgabe

• Die Leserichtung ist ohne Erläuterung eindeutig.
• Text bleibt in der vorgesehenen Publikationsbreite lesbar.
• Farbe wird bei Bedarf durch Beschriftung, Linienstil oder Position redundant codiert.
• Pfeile kreuzen keine Texte und behaupten keine unbelegte Richtung.
• Der Export erfüllt Editierbarkeits- und Formatvorgaben des Zieljournals.
• Die Legende definiert Abkürzungen, Symbole und Zweige.

Für die Evidenzkette des gesamten Manuskripts lesen Sie anschließend den abbildungsorientierten IMRaD-Workflow.

Häufige Fragen zum Forschungsmethodik-Diagramm

Was ist ein Methodikdiagramm?

Ein Methodikdiagramm ist eine visuelle Karte des Studien- oder Projektablaufs. Für eine Forschungsarbeit sollte es spezifische Eingaben, Verfahren, Entscheidungen, Vergleiche, Analysen und Ausgaben zeigen statt nur allgemeine Forschungsphasen aufzuzählen.

Worin unterscheiden sich Methodikdiagramm und konzeptioneller Rahmen?

Das Methodikdiagramm zeigt, was operativ durchgeführt wird. Ein konzeptioneller Rahmen zeigt Konzepte, Variablen oder erwartete Beziehungen, die die Studie leiten. Beide können in derselben Arbeit vorkommen, beantworten aber unterschiedliche Fragen.

Benötigt jede Forschungsarbeit ein Forschungsmethodik-Diagramm?

Nein. Verwenden Sie es, wenn Sequenzen, Verzweigungen, Vergleiche oder Datenwege visuell klarer werden. Zieljournal, Artikeltyp und Abbildungsgrenzen bestimmen, ob es in den Haupttext, den Anhang oder gar nicht aufgenommen wird.

Ist ein PRISMA-Flussdiagramm ein Forschungsmethodik-Diagramm?

Es ist ein spezialisierter Berichtsfluss für systematische Reviews und dokumentiert identifizierte, geprüfte, ausgeschlossene und eingeschlossene Datensätze. Verwenden Sie die offizielle Vorlage, die zu Review und Quellentyp passt.

Kann KI aus meinem Methodenteil ein Forschungsmethodik-Diagramm erstellen?

KI kann geprüften Text in einen visuellen Entwurf gliedern und ein Layout vorschlagen. Autorinnen und Autoren bleiben für wissenschaftliche Richtigkeit, vertrauliche Informationen, Lizenzen, Offenlegung und Journalrichtlinien verantwortlich. Prüfen Sie vor der Einreichung jede Beschriftung, Beziehung, Zahl und Implikation.

Ein editierbares Forschungsmethodik-Diagramm erstellen

Beginnen Sie mit einem geprüften Absatz, entfernen Sie vertrauliche oder identifizierende Angaben und definieren Sie eine Aufgabe für die Abbildung. Für einen Bildentwurf als Workflow, Verzweigung, Studiendesign, Zyklus, Modell oder Architektur können Sie den FigEditor Text to Diagram Generator verwenden und das Ergebnis im Illustrationsarbeitsbereich überarbeiten.

Benötigen Sie auswählbare Knoten, Verbindungen und eine SVG-Struktur, starten Sie stattdessen ein separates Flowchart-Projekt. Das Ergebnis des Text to Diagram Generators wird nicht automatisch zu einem Flowchart-Projekt.

Das sinnvolle Ergebnis ist nicht ein scheinbar fertiges Bild beim ersten Versuch, sondern eine Struktur, die Mitautorinnen und Mitautoren prüfen und Sie ohne kompletten Neuaufbau korrigieren können.

Quellen

1. International Committee of Medical Journal Editors. (o. J.). Preparing a manuscript for submission to a medical journal. Abgerufen am 12. August 2026.
2. EQUATOR Network. (o. J.). Search for reporting guidelines. Abgerufen am 12. August 2026.
3. PRISMA Statement. (2020). PRISMA 2020 flow diagram.
4. Rougier, N. P., Droettboom, M., & Bourne, P. E. (2014). Ten simple rules for better figures. PLOS Computational Biology, 10(9), e1003833.
5. Springer Nature. (o. J.). Preparing figures: Our specifications. Abgerufen am 12. August 2026.
