Wissenschaftliche Diagramme für Forschungsarbeiten erstellen

Beginnen Sie mit der Aussage, die Ihre Abbildung vermitteln soll, und mit den freigegebenen Belegen. Wählen Sie eine passende Darstellungsform, erstellen Sie eine editierbare Masterdatei, prüfen Sie jedes Element bei Publikationsgröße und exportieren Sie erst danach nach den aktuellen Vorgaben des Zieljournals.

Kernaussagen

• Definieren Sie eine Abbildungsaufgabe, bevor Sie Werkzeug oder Stil wählen.
• Ordnen Sie die Diagrammform der wissenschaftlichen Beziehung zu.
• Prüfen Sie Beschriftungen, Pfeile, Werte, Einheiten, Maßstäbe und Quellen.
• Vermitteln Sie Bedeutung nicht allein durch Farbe.
• Prüfen Sie vor dem Export die aktuellen Vorgaben des Journals.

Kurzantwort: Wissenschaftliche Diagramme für Forschungsarbeiten erstellen

Formulieren Sie zuerst die zentrale Aussage, wählen Sie eine passende visuelle Form und bauen Sie aus freigegebenen Quellen eine editierbare Masterdatei. Ein Leitfaden in PLOS Biology verbindet verständliche Abbildungen mit geplanter Anordnung, zielgruppengerechter Annotation und nachvollziehbarer Bildbearbeitung. (Jambor et al., 2021)

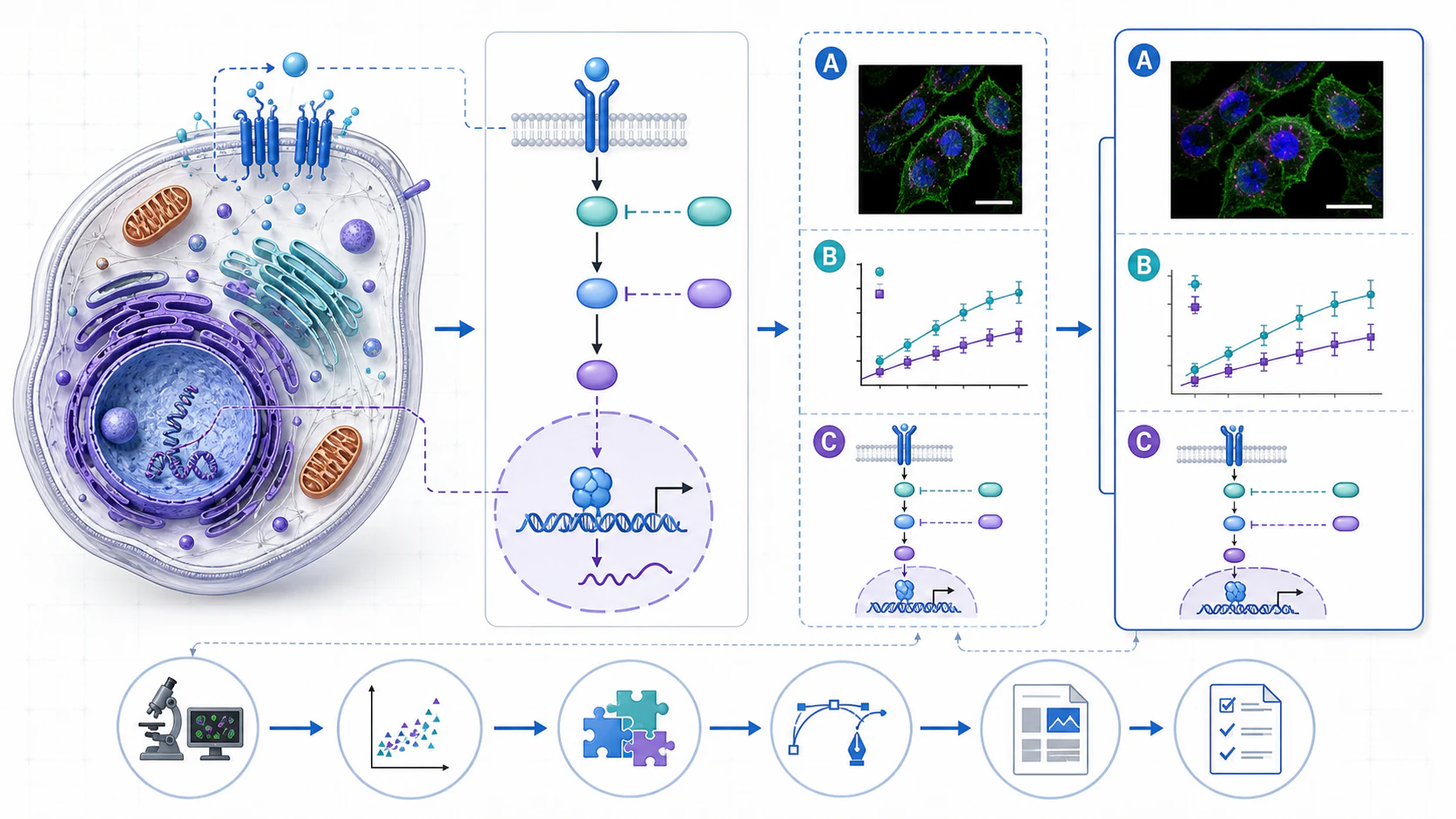

Der publikationsreife Workflow

Behandeln Sie das Diagramm als visuelles Argument. Jeder Pfeil, jede Grenze und jeder Wert muss eine belegte Beziehung erklären. Erzeugen Sie Datenplots, chemische Strukturen und quantitative Maßstäbe in Fachsoftware und montieren Sie die geprüften Elemente anschließend in einem Diagrammeditor.

1. Abbildungsaufgabe definieren.
2. Quellen, Daten, Rechte und Journalvorgaben sammeln.
3. Mechanismus, Workflow, Schema, grafische Zusammenfassung oder Datenplot wählen.
4. Editierbare Knoten, Verbinder, Beschriftungen und Panels anlegen.
5. Wissenschaftliche Inhalte prüfen.
6. Lesbarkeit bei Endgröße testen.
7. Journalspezifisch exportieren und die Exportdatei kontrollieren.

Schritt 1: Aufgabe und Evidenz der Abbildung definieren

Die Arbeit beginnt vor der Software. Bestimmen Sie, welche Beziehung, welcher Mechanismus oder welcher Vergleich verständlich werden soll und welche Quelle jedes Element stützt.

Die Aufgabe in einem Satz formulieren

Schreiben Sie beispielsweise: „Zeigen, wie X unter Bedingung Z den Faktor Y verändert, damit A und B verglichen werden können.“ Enthält der Satz mehrere unabhängige Aussagen, teilen Sie die Abbildung in Panels oder entfernen Sie Nebenbotschaften.

Belegte Inhalte von Gestaltungsideen trennen

Belegte Inhalte stammen aus validierten Daten, freigegebenen Quellen oder dokumentierten Interpretationen. Lesereihenfolge, Gruppierung, Abstand und Farbe sind Gestaltungsideen. Ein Pfeil darf keine Kausalität ergänzen, die die Evidenz nicht zeigt.

Quellen, Daten, Rechte und Journalvorgaben sammeln

• Quelle für jede Beschriftung, Zahl, Gleichung und Beziehung dokumentieren.
• Validierte Plots getrennt von Illustrationen speichern.
• Lizenzen für Fotos, Karten und adaptierte Abbildungen notieren.
• Aktuelle Journalvorgaben bei der Masterdatei ablegen.

Schritt 2: Den richtigen wissenschaftlichen Diagrammtyp wählen

Wählen Sie nach der Beziehung, nicht nach dem gewünschten Stil.

Mechanismen, Signalwege und Zyklen

Nutzen Sie diese Formen für Richtung und Interaktion. Pfeile müssen überall dieselbe Bedeutung haben; chemische Strukturen gehören in Fachsoftware.

Experimentelle Workflows und Studiendesigns

Ein Workflow eignet sich, wenn die Reihenfolge Teil der Aussage ist. Zeigen Sie Eingaben, Entscheidungen, Kohorten und Ausgaben.

Apparaturen, Architekturen und Systemskizzen

Ein Schema eignet sich, wenn Anordnung und Schnittstellen zählen, etwa Strahlengänge in der Physik oder Systemgrenzen im Engineering.

Wann ein Datenplot geeigneter ist

Nutzen Sie einen Plot, wenn Messwert, Verteilung, Trend oder Unsicherheit die Evidenz bilden. Eine gute wissenschaftliche Infografik trennt Illustration von quantitativer Analyse. (Franconeri et al., 2021)

Glossar

• Signalweg: gerichtete biologische oder chemische Interaktionen.
• Workflow: geordnete Schritte, Entscheidungen, Eingaben und Ausgaben.
• Schema: vereinfachte Komponenten und Verbindungen.
• Datenplot: visuelle Darstellung gemessener oder berechneter Werte.

Schritt 3: Eine editierbare Masterdatei aufbauen

Lesereihenfolge vor dem Stil festlegen

Beginnen Sie mit beschrifteten Kästen und Verbindern. Prüfen Sie zuerst, ob Leser der Aussage folgen können, und gestalten Sie danach Farbe und Details. (Jambor et al., 2021)

Beschriftungen, Knoten und Verbinder editierbar halten

Ein flaches KI-Bild ist keine strukturierte Masterdatei. Im FigEditor-Flowchart-Modus bleiben SVG-Knoten und Verbinder separat veränderbar. Benennen Sie Ebenen nach ihrer Bedeutung, nicht nach ihrer Farbe.

Eine quellengestützte Prompt-Vorlage verwenden

Erstelle einen editierbaren Entwurf eines wissenschaftlichen Diagramms.
Abbildungsaufgabe: [eine Aussage oder Beziehung]
Zielgruppe: [Fachgebiet und Vorwissen]
Freigegebene Quellen: [Titel, Kennungen oder Notizen]
Diagrammtyp: [Mechanismus, Workflow, Apparatur oder Architektur]
Pflichtelemente: [geprüfte Entitäten, Werte und Einheiten]
Beziehungen: [Richtung und Bedeutung jedes Verbinders]
Nicht ergänzen: [unbelegte Daten, Ursachen oder Quellen]
Unsicherheit: offene Punkte zur menschlichen Prüfung markieren

Was KI nicht erzeugen sollte

Warnung: Lassen Sie eine allgemeine KI keine Quelldaten, statistischen Plots, chemischen Strukturen, Maßstäbe, Zitate oder wissenschaftlichen Beziehungen erfinden. Importieren Sie stattdessen validierte Ergebnisse.

Schritt 4: Wissenschaftliche Genauigkeit und Bildintegrität prüfen

Beschriftungen, Pfeile, Strukturen, Werte, Einheiten und Maßstäbe prüfen

Chemische Strukturen und Statistikplots fachlich validieren

Prüfen Sie Bindungen, Ladungen, Stereochemie, Plotwerte, Unsicherheiten und Kalibrierung in dafür vorgesehener Software. Zeichnen Sie validierte Ausgaben nicht nach Augenmaß nach.

Klärende Bearbeitung von irreführender Manipulation unterscheiden

Zuschnitt, Ausrichtung und globale Kontrastkorrektur dürfen die Beobachtung nicht verändern. Lehnen Sie Änderungen ab, die Evidenz hinzufügen, entfernen, verschieben oder selektiv betonen.

KI-Nutzung und menschliche Prüfung dokumentieren

Nature Portfolio verlangt eine getreue Darstellung, dokumentierte Verarbeitung und die Aufbewahrung von Quelldaten. Prüfen Sie stets die aktuelle KI- und Bildrichtlinie des Zieljournals. (Nature Portfolio, n.d.; “Using AI Responsibly,” 2026)

Schritt 5: Klarheit und Barrierefreiheit bei Endgröße gestalten

Hierarchie ohne dekorative Unruhe schaffen

Nutzen Sie Abstand, Ausrichtung, Gruppierung und zurückhaltende Linienbreiten. Entfernen Sie Elemente, die keine Beziehung erklären.

Text und Symbole bei Publikationsgröße lesbar halten

Reduzieren Sie die Abbildung auf die geplante Spaltenbreite und prüfen Sie Beschriftungen, Indizes, Legenden und Pfeilspitzen ohne Vergrößerung.

Redundante Hinweise statt Farbe allein verwenden

Kombinieren Sie Farbe mit Beschriftung, Form, Muster, Linienart, Symbol oder Position. WCAG 2.2 verlangt, dass Farbe nicht das einzige Informationsmittel ist. (World Wide Web Consortium, n.d.; Crameri et al., 2020)

Graustufen, Kontrast und Panelreihenfolge testen

• Abbildung in Farbe und Graustufen bei Endgröße prüfen.
• Alle Zeichen und Einheiten ohne Zoom lesen.
• Nichtfarbliche Unterscheidung der Gruppen bestätigen.
• Reihenfolge A, B, C mit der Legende abgleichen.

Schritt 6: Für das Zieljournal exportieren

Vektor oder Raster nach Inhalt und Journalrichtlinie wählen

Abmessungen, Auflösung, Farbmodus und Schriften prüfen

Übernehmen Sie Dateityp, physische Größe, Auflösung, Farbmodus und Schriftbehandlung aus den aktuellen Journalvorgaben. Es gibt keinen universellen DPI-Wert.

Die Exportdatei statt nur der Arbeitsfläche prüfen

Öffnen Sie den Export bei Publikationsgröße und starker Vergrößerung. Kontrollieren Sie abgeschnittene Texte, ersetzte Schriften, verschobene Panels und Kompressionsartefakte.

Editierbare Quelle neben der Einreichung archivieren

Bewahren Sie Masterdatei, verknüpfte Assets, Schriftangaben und eingereichten Export auf. Änderungen erfolgen immer in der Quelle.

Welche Werkzeuge eignen sich für wissenschaftliche Diagramme?

Fachsoftware verwenden, wenn wissenschaftliche Syntax Daten darstellt

Erzeugen Sie chemische Strukturen und statistische Plots in validierender Fachsoftware und importieren Sie sie unverändert.

Vektoreditoren für Präzision und Abschluss einsetzen

Nutzen Sie Vektorbearbeitung für anpassbare Beschriftungen, Verbinder und Abstände. Testen Sie anschließend die Publikationsgröße.

KI-Diagrammwerkzeuge für quellengestützte Entwürfe nutzen

Geben Sie freigegebene Inhalte, Pflichtelemente und Ausschlüsse vor. Prüfen Sie danach jede Beziehung gegen die Evidenz.

Die Rolle von FigEditor im hybriden Workflow

FigEditor Studio unterstützt wissenschaftliche Illustrationen; der Flowchart-Modus bietet editierbare SVG-Knoten. Die fachliche Validierung bleibt außerhalb des Editors.

Häufige Probleme und ihre Lösungen

Das Diagramm ist korrekt, aber schwer zu erfassen

Ordnen Sie verwandte Elemente, reduzieren Sie Dekoration und testen Sie die Lesereihenfolge bei Endgröße.

Beschriftungen oder Pfeile verschieben sich bei Revisionen

Arbeiten Sie in einer einzigen Masterdatei, verbinden Sie Kanten erneut mit Knoten und prüfen Sie Panelverweise.

Der Export unterscheidet sich von der Arbeitsfläche

Prüfen Sie Schriften, Transparenz, Resampling und Zuschnitt in der Exportdatei und korrigieren Sie die Masterdatei.

Das Journal verlangt ein anderes Format oder eine andere Breite

Wenden Sie die aktuellen Vorgaben auf die Masterdatei an und wiederholen Sie Lesbarkeits- und Integritätsprüfung.

Häufig gestellte Fragen

Welche Software verwenden Forschende für wissenschaftliche Diagramme?

Sie kombinieren Fachsoftware, statistische Plotwerkzeuge und Vektor- oder Diagrammeditoren. Jedes Werkzeug übernimmt nur Aufgaben, die es verlässlich prüfen kann.

Darf ich KI für eine Abbildung in einer Forschungsarbeit verwenden?

Ja, als quellengestützten und menschlich geprüften Entwurf. Prüfen Sie Journalregeln, kennzeichnen Sie die Nutzung bei Bedarf und validieren Sie Wissenschaft, Statistik, Rechte und Barrierefreiheit.

Sollte ein wissenschaftliches Diagramm Vektor oder Raster sein?

Vektor eignet sich für Linien, Text und Verbinder; Raster für Mikroskopie und Fotos. Entscheidend sind Inhalt und Journalrichtlinie.

Welche Auflösung sollte eine wissenschaftliche Abbildung haben?

Verwenden Sie die aktuelle Anforderung des Zieljournals. Auflösung hängt von Bildtyp, Größe und Format ab. (PLOS Medicine, n.d.)

Wie gestalte ich ein Diagramm farbenblindfreundlich?

Kombinieren Sie Farbe mit Formen, Mustern, Linienarten oder Symbolen und testen Sie Graustufen bei Endgröße.

Wie prüfe ich die Genauigkeit eines wissenschaftlichen Diagramms?

Vergleichen Sie Beschriftungen, Werte, Strukturen, Plots und Maßstäbe mit den Quellen, validieren Sie Fachinhalte in Spezialsoftware und dokumentieren Sie den Review.

Glossar

• Editierbare Masterdatei: Quelle für Review, Revision und Export.
• Fachwerkzeug: Software zur Prüfung von Syntax, Daten oder Berechnungen.
• Endgrößentest: Kontrolle bei den tatsächlichen Publikationsabmessungen.

Fazit: Für Revision, Prüfung und Einreichung gestalten

Eine publikationsreife Abbildung braucht eine editierbare, quellengestützte Masterdatei. FigEditor Studio kann den Diagrammentwurf aufnehmen; Verantwortung für Wissenschaft, Statistik, Rechte, Barrierefreiheit und Journalvorgaben bleibt bei den Autorinnen und Autoren.

Literatur

1. Jambor, H., et al. (2021). Creating clear and informative image-based figures for scientific publications. PLOS Biology, 19(3), e3001161. https://doi.org/10.1371/journal.pbio.3001161
2. Franconeri, S. L., et al. (2021). The science of visual data communication: What works. Psychological Science in the Public Interest, 22(3), 110-161. https://doi.org/10.1177/15291006211051956
3. Crameri, F., et al. (2020). The misuse of colour in science communication. Nature Communications, 11(1), 5444. https://doi.org/10.1038/s41467-020-19160-7
4. Using AI responsibly in scientific publishing. (2026). Nature Methods, 23(2), 271. https://doi.org/10.1038/s41592-026-03020-1
5. Nature Portfolio. (n.d.). Image integrity and standards. https://www.nature.com/nature-portfolio/editorial-policies/image-integrity
6. World Wide Web Consortium. (n.d.). Understanding Success Criterion 1.4.1: Use of color. https://www.w3.org/WAI/WCAG22/Understanding/use-of-color
7. PLOS Medicine. (n.d.). Figures. https://journals.plos.org/plosmedicine/s/figures
