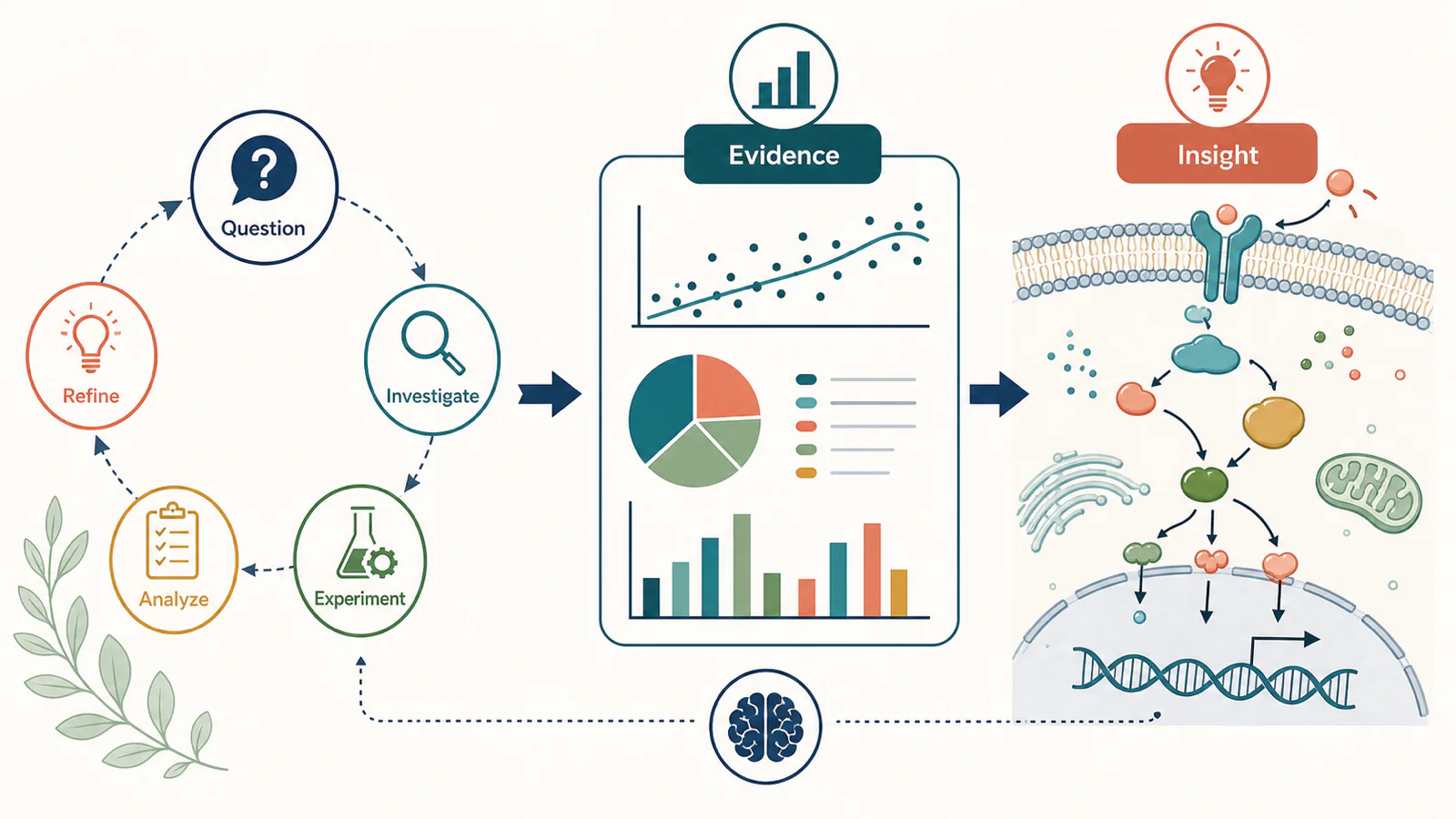

Una infografía científica convierte resultados, procesos y conceptos complejos en una explicación visual sin separar el mensaje de sus pruebas. Una buena infografía no solo parece profesional: guía la lectura, representa los datos con honestidad y permite localizar las fuentes.
Esta guía explica cómo planificar, diseñar, revisar y exportar una infografía para investigación, docencia o divulgación. También ayuda a decidir cuándo conviene usar un resumen gráfico, un póster científico o una figura convencional.
Resumen rápido
Una infografía científica es una explicación visual basada en evidencia. Puede combinar texto breve, diagramas, ilustraciones, gráficos, mapas o cronologías, pero cada elemento debe apoyar un único mensaje principal.
El proceso más fiable consiste en identificar al público, definir el mensaje, verificar la evidencia, elegir una estructura acorde con las relaciones del contenido, crear un boceto y revisar el resultado al tamaño real de publicación.
¿Qué es una infografía científica?
Una infografía científica combina palabras y elementos visuales para explicar conocimiento científico. Puede resumir un campo, explicar un mecanismo, comparar métodos, mostrar un flujo de investigación o comunicar resultados seleccionados.
Lo científico no procede de los iconos de laboratorio ni de una paleta «técnica», sino de estos criterios:
- Precisión: datos, etiquetas, escalas y relaciones visuales coinciden con la evidencia.
- Claridad: se reduce la dificultad sin perder significado científico.
- Trazabilidad: el lector puede encontrar las fuentes de afirmaciones y datos.
- Objetividad: el diseño no exagera certeza, causalidad ni tamaño del efecto.
- Adecuación al público: lenguaje y detalle se adaptan a los conocimientos del lector.
Una infografía de marketing puede priorizar atención o persuasión. Una científica también debe atraer, pero la precisión, el contexto y la transparencia de las fuentes delimitan el diseño.
Rougier, Droettboom y Bourne describen la visualización como una interfaz entre personas y datos en “Ten Simple Rules for Better Figures”. Esa interfaz funciona cuando el lector recupera el significado previsto.
Infografía científica, resumen gráfico, póster y figura
| Formato | Objetivo principal | Alcance habitual | Cuándo utilizarlo |
|---|---|---|---|
| Infografía científica | Explicar un tema o mensaje basado en evidencia | Un tema, proceso, comparación o selección de resultados | El lector necesita una explicación visual guiada |
| Resumen gráfico | Resumir la historia central de un artículo | Pregunta, método o mecanismo y resultado principal | Una revista, web o presentación necesita un resumen compacto |
| Póster científico | Presentar un proyecto más completo | Antecedentes, métodos, resultados, interpretación y referencias | El público de un congreso debe evaluar y comentar el estudio |
| Figura científica | Presentar una prueba o parte concreta | Gráfico, panel de imagen, mecanismo o flujo | Una afirmación precisa necesita apoyo visual |
El resumen gráfico es una modalidad especializada vinculada normalmente a un solo artículo. Una infografía puede sintetizar un tema y varias fuentes. Consulta también “Ten Simple Rules for Designing Graphical Abstracts”.
Empieza por el público y un mensaje central
Antes de elegir colores, completa dos frases:
- Esta infografía es para: un público específico.
- Después de verla debe comprender: un mensaje principal.
«Investigadores» suele seguir siendo demasiado amplio. Un especialista, un estudiante, un grupo de pacientes y un equipo de políticas públicas necesitan terminología y detalle diferentes.
El CDC Clear Communication Index recomienda definir primero público, objetivo y mensaje, situar pronto la información importante y usar señales visuales que la apoyen.
Crea un mapa de contenido y evidencia
| Contenido | Función | Forma visual | ¿Necesita fuente? |
|---|---|---|---|
| Hallazgo o concepto principal | Mensaje central | Titular y elemento focal | Sí, si es factual |
| Proceso o mecanismo | Explicación | Flujo o esquema | Normalmente |
| Evidencia cuantitativa | Apoyo | Gráfico o cifra anotada | Sí |
| Contexto o limitación | Matiz | Nota breve | Sí, si es factual |
| Acción del lector | Siguiente paso | Instrucción final | Depende |
Si un elemento no apoya el mensaje, pásalo a un pie, un recurso complementario o una infografía separada.

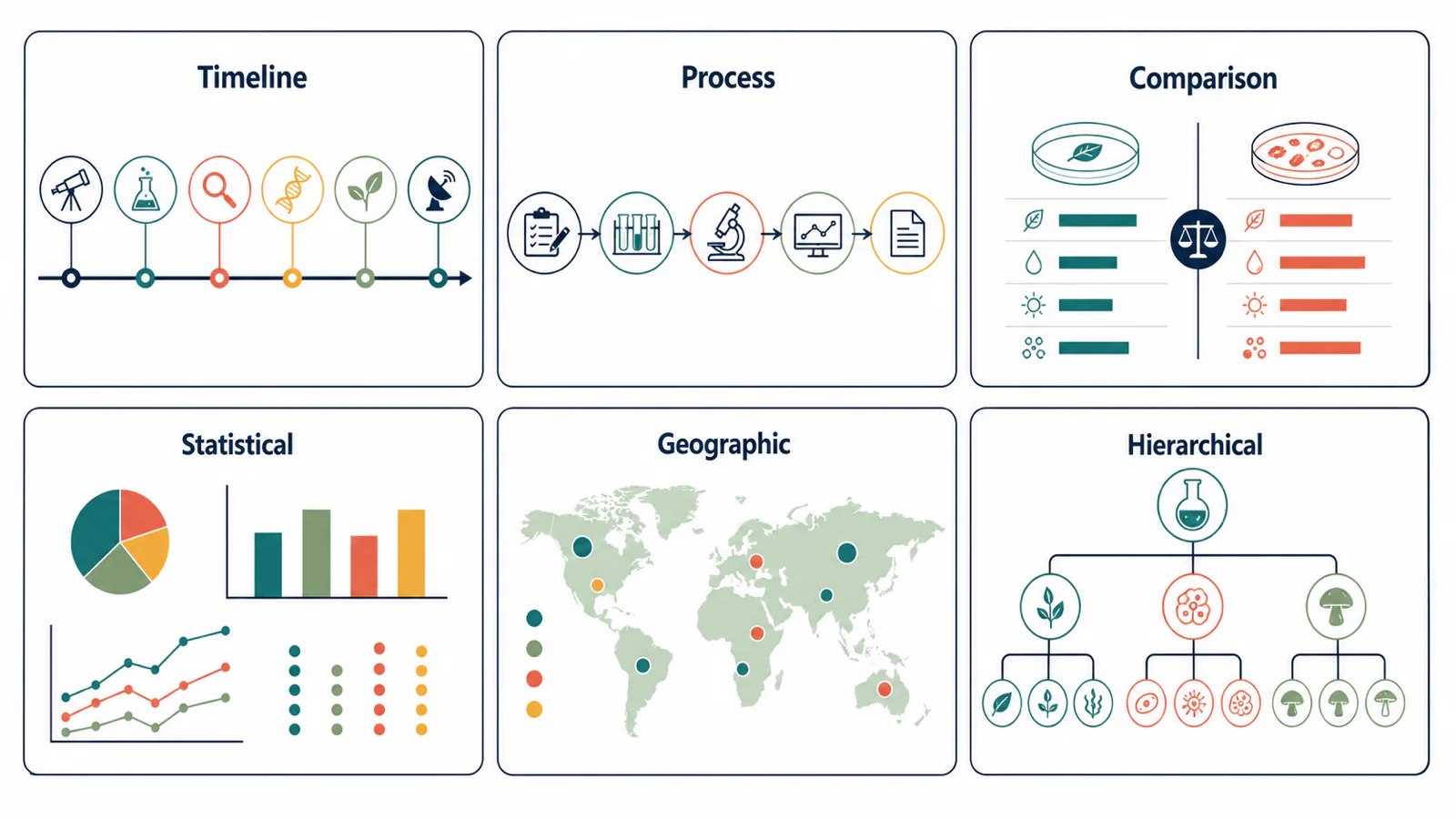

Elige la estructura adecuada
La estructura debe reflejar las relaciones del contenido. Una cronología implica tiempo; un diagrama de flujo, secuencia o causalidad; una comparación, criterios comunes.
Cronología
- Ideal para: hitos, desarrollo tecnológico, fases de ensayos y evolución de modelos.
- Cuidado con: usar espacios proporcionales si representan tiempo real.
Proceso o diagrama de flujo
- Ideal para: métodos, mecanismos, decisiones y canalizaciones analíticas.
- Cuidado con: asignar un único significado a cada tipo de flecha.
Comparación
- Ideal para: métodos, tratamientos, organismos, modelos o estados.
- Cuidado con: aplicar los mismos criterios a todas las opciones.
Datos o estadísticas
- Ideal para: encuestas, experimentos, tendencias y afirmaciones numéricas.
- Cuidado con: conservar muestra, denominador, periodo e incertidumbre.
Mapa
- Ideal para: distribución, migración, ambiente, vigilancia sanitaria y regiones.
- Cuidado con: indicar unidad geográfica, leyenda, periodo y fuente.
Jerarquía
- Ideal para: taxonomías, conceptos anidados y niveles de organización.
- Cuidado con: no presentar una jerarquía como si fuera un proceso temporal.
Cómo visualizar datos científicos con precisión
Elige el gráfico por la pregunta analítica, no por su aspecto. Antes de diseñar, fija:
- La pregunta: comparación, tendencia, distribución, relación o composición.
- El gráfico: adecuado para esa pregunta.
- El contexto: muestra, unidades, periodo e incertidumbre.
- La codificación honesta: ejes, rangos y color sin distorsión.
| Pregunta | Opciones útiles | Revisión final |
|---|---|---|
| ¿Cómo se comparan categorías? | Puntos, barras | ¿El eje y el orden son honestos? |
| ¿Cómo cambia una medida? | Líneas | ¿Los intervalos y ausencias son claros? |
| ¿Cómo se distribuyen los valores? | Histograma, caja, violín, puntos | ¿Se indica el tamaño muestral? |
| ¿Se relacionan dos variables? | Dispersión | ¿Se trata la superposición y los valores influyentes? |
| ¿Cómo se compone el total? | Barras apiladas, circular limitado | ¿Las partes pertenecen al mismo total? |
| ¿Dónde ocurre? | Mapa de puntos, coropleta, densidad | ¿El denominador geográfico es correcto? |
“Principles of Effective Data Visualization” recomienda definir el mensaje antes de construir la visualización y conservar el contexto necesario para juzgarlo.

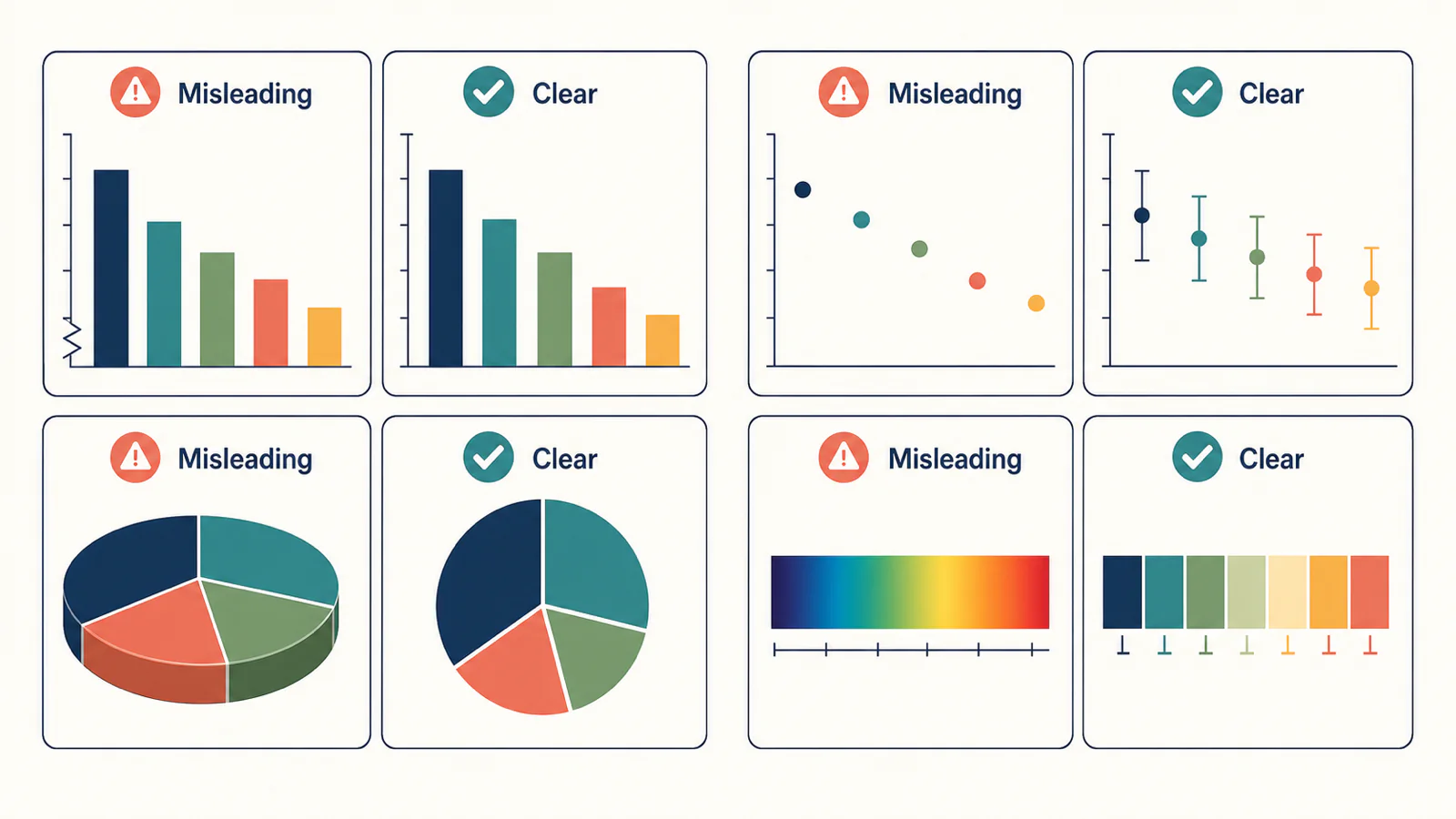

Formas habituales de engañar con gráficos
- Eje distorsionado: truncar barras exagera diferencias pequeñas.
- Incertidumbre ausente: una media sola oculta la estabilidad del resultado.
- Dimensión decorativa: barras 3D y sectores inclinados alteran el tamaño aparente.
- Rango selectivo: recortar fechas o categorías puede fabricar una tendencia.
- Color inadecuado: un arcoíris crea límites arbitrarios y dificulta la lectura.
Incluye muestra, unidades, periodo y fuente en la imagen o en un pie que viaje con ella.
Principios de diseño
Jerarquía visual clara
- Primero: mensaje o resultado principal.
- Después: evidencia, mecanismo o comparación.
- Al final: detalle, limitaciones y fuentes.
Refuerza el orden con posición, escala, contraste y espacio.
Tipografía legible al tamaño final
- Previsualiza miniaturas de revista.
- Imprime materiales a tamaño real.
- Comprueba diapositivas desde el fondo de la sala.
- No escondas explicaciones esenciales en etiquetas diminutas.
Color con una función
- Agrupar categorías.
- Mostrar dirección o progreso.
- Distinguir condiciones.
- Destacar un resultado.
Mantén el significado constante. Como explica el artículo sobre daltonismo en gráficos científicos, no dependas solo del rojo y el verde; añade etiquetas, formas, patrones o tipos de línea.
Accesibilidad
- Proporciona texto alternativo descriptivo.
- Mantén un orden de lectura claro.
- Combina color con otras señales.
- Revisa texto pequeño o borroso en el archivo exportado.
WCAG 2.2 establece, con excepciones definidas, un contraste mínimo de 4,5:1 para texto normal y 3:1 para texto grande en nivel AA.
Espacio en blanco
- Separa ideas.
- Aclara qué etiqueta pertenece a cada elemento.
- Da aire al resultado principal.
- Evita un bloque continuo de información.
Si el diseño está saturado, elimina repetición y decoración antes de reducir todo el texto.
Cómo crear una infografía científica paso a paso
- Define público y destino. Quién la verá, dónde y qué debe aprender.
- Escribe el mensaje principal. Una frase completa.
- Reúne y verifica la evidencia. Datos, fuentes, terminología y limitaciones.
- Selecciona el contenido. Separa lo esencial de lo meramente interesante.
- Elige la estructura. Tiempo, secuencia, comparación, jerarquía, geografía o datos.
- Dibuja un esquema sencillo. Prueba el orden antes de ilustrar.
- Construye y revisa. Comprueba precisión, accesibilidad e interpretación.
- Exporta para el uso real. Prueba revista, web, presentación, aula o impresión.
Pide a un especialista que revise la ciencia y a una persona cercana al público objetivo que explique qué entiende.

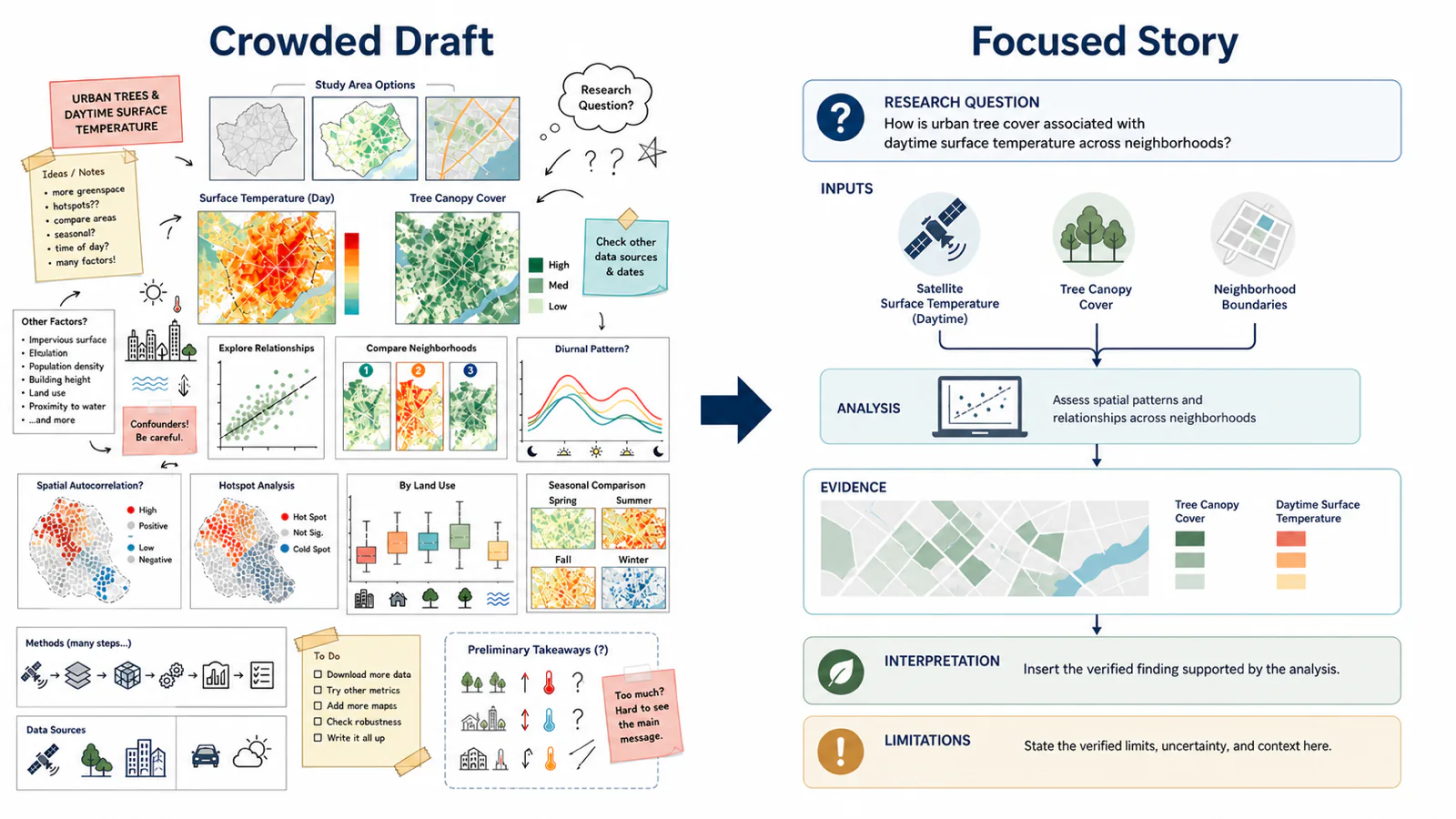

Ejemplo: de un informe de investigación a una infografía
Imagina un estudio sobre cubierta arbórea urbana y temperatura superficial diurna. Incluir preguntas, datos satelitales, mapas, gráficos, método y todas las limitaciones en un lienzo reproduciría el proyecto en vez de explicarlo.
Un recorrido más claro sería:
- Pregunta. ¿Cómo se evalúan juntas cubierta arbórea y temperatura?
- Entradas. Temperatura satelital, datos de cubierta y unidades geográficas.
- Método. Alinear datos, definir unidades y analizar la relación.
- Evidencia. Mapa y gráfico obtenidos del análisis real.
- Interpretación. Solo la conclusión respaldada.
- Limitaciones. Restricciones temporales, espaciales o de medición.
- Fuentes. Datos, método y estudio completo.
Usos habituales de las infografías científicas
1. Resultados de investigación
- Abre con la pregunta y el resultado que la responde.
- Incluye muestra, método e incertidumbre.
- Enlaza artículo, datos, preprint o informe.
2. Métodos experimentales
- Muestra entradas, pasos, controles, ramas y salidas.
- Mantén un significado por flecha.
- Conserva cantidades y tiempos relevantes para reproducibilidad.
3. Material educativo
- Explica procesos complejos.
- Compara conceptos y modelos.
- Resume temas para repasar.
- Apoya un objetivo de aprendizaje concreto.
4. Divulgación científica
- Hace accesibles los resultados.
- Explica recomendaciones sanitarias y riesgos.
- Comunica cuestiones ambientales o políticas.
- Fomenta alfabetización científica.
No elimines incertidumbre ni conviertas correlación en causalidad.
5. Redes sociales
- Diseña para pantallas pequeñas.
- Comunica un mensaje por imagen o diapositiva.
- Integra fuente, autor o institución.
- Conserva contexto si se comparte fuera de la publicación original.
6. Pósteres y congresos
- Destaca la pregunta y el resultado memorable.
- Conecta método, evidencia e interpretación.
- Mantén etiquetas legibles a distancia.
- Añade DOI o QR para artículo, datos o protocolo.
7. Resúmenes gráficos
- Muestra pregunta, método o mecanismo y resultado.
- Sigue dimensiones y requisitos de la revista.
- Mantén un alcance más estrecho que una infografía general.
- No añadas afirmaciones ausentes del artículo.
Herramientas para crear infografías científicas
- Datos y gráficos: R, Python, hojas de cálculo y software estadístico.
- Diagramas: bibliotecas especializadas, editores y herramientas científicas con IA.
- Maquetación: Figma, Illustrator, InDesign, Canva y presentaciones.
- Mapas: GIS y bibliotecas reproducibles.
- Revisión: un flujo que conserve textos, gráficos y estructura editables.
Para convertir un artículo en una historia compacta, prueba el creador de resúmenes gráficos. Para mecanismos, flujos y figuras más amplias, FigEditor permite generar y seguir editando.

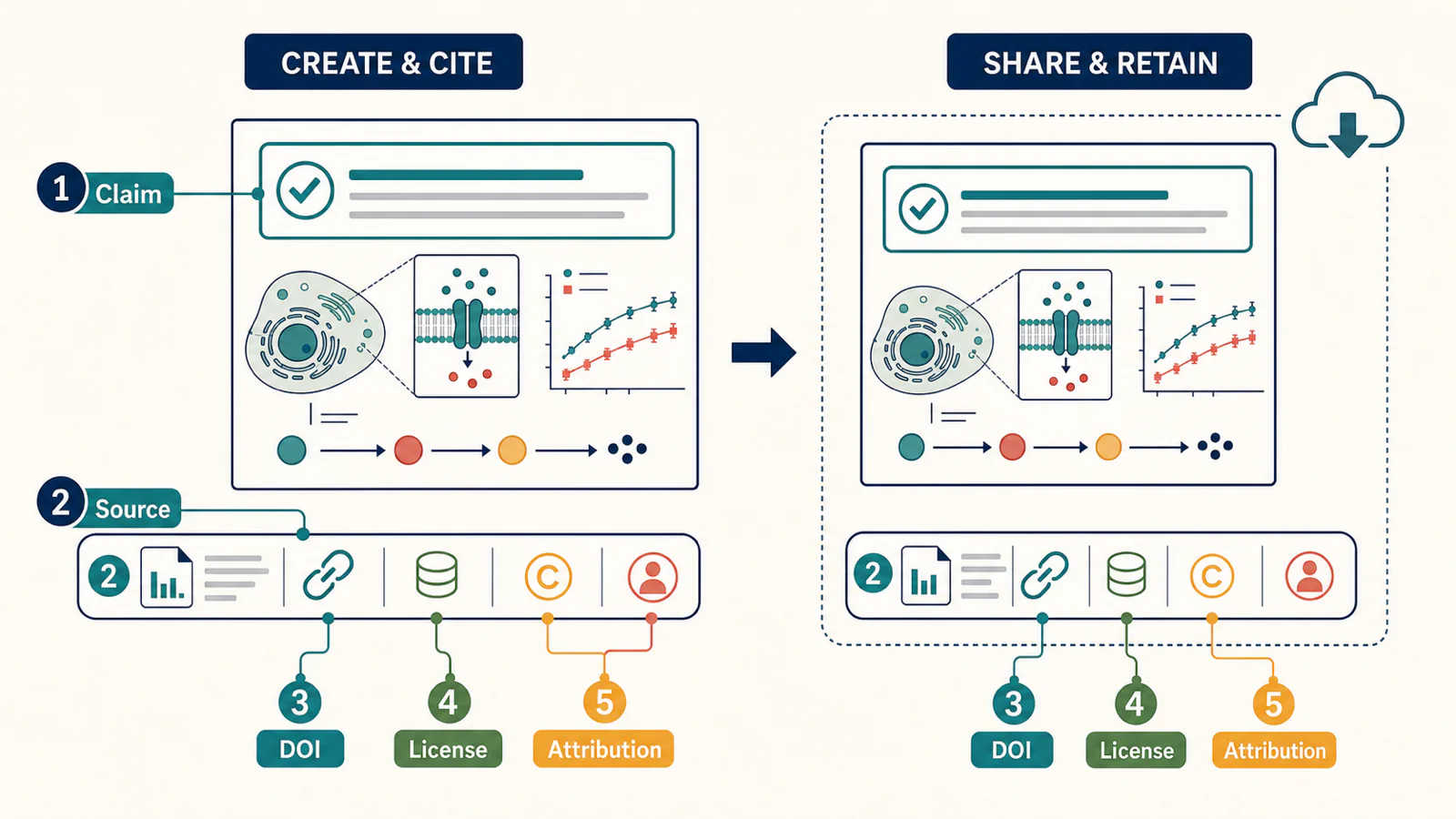

Cómo citar fuentes
- Marcadores junto a la afirmación: números o superíndices breves.
- Lista compacta: debe viajar con la imagen.
- Enlaces persistentes: DOI, versión del conjunto de datos y fecha de acceso.
- Licencias: citar no concede permiso para reutilizar una imagen.
No dejes las fuentes solo en el texto de una red social o en notas de presentación: desaparecerán cuando la imagen se comparta sola.
Formatos de exportación y control final
- PNG: web, diapositivas, aprendizaje y redes.
- SVG: escalado y edición posterior.
- PDF: impresión y conservación del diseño.
- TIFF, EPS, JPEG u Office: cuando lo exige la publicación.
Los requisitos cambian entre revistas. La guía de arte de Elsevier es solo un ejemplo; comprueba siempre el destino real.
Errores frecuentes
- Tema demasiado amplio.
- Mensaje principal ausente.
- Gráfico que no responde a la pregunta.
- Decoración que sugiere relaciones no demostradas.
- Texto ilegible al tamaño final.
- Fuentes separadas de las afirmaciones.
- Significado dependiente solo del color.
- Falta de pruebas con lectores reales.
Lista de comprobación
- Público y mensaje están definidos.
- Afirmaciones y datos tienen fuentes trazables.
- La forma visual coincide con la relación informativa.
- Los gráficos incluyen contexto suficiente.
- Etiquetas, símbolos, unidades y términos son correctos.
- El texto se lee al tamaño final.
- El color se complementa con otras señales.
- Existe texto alternativo.
- Se han revisado permisos y atribución.
- El formato corresponde al destino.
- Han revisado un especialista y un lector representativo.
Preguntas frecuentes
¿En qué se diferencian una infografía científica y un resumen gráfico?
Una infografía puede explicar un tema amplio o sintetizar varias fuentes. Un resumen gráfico suele condensar un único artículo en una imagen y debe cumplir las especificaciones de la revista.
¿Qué tamaño debe tener una infografía científica?
No existe un tamaño universal. Diseña para miniatura de revista, web, diapositiva, folleto, póster o red social y prueba la legibilidad a ese tamaño.
¿Cuántos colores conviene utilizar?
Solo los que necesita la estructura de la información. Importa más que cada color tenga una función y que el contenido siga siendo comprensible sin él.
¿Cómo se citan las fuentes?
Coloca referencias breves junto a afirmaciones o gráficos y una lista compacta dentro de la imagen. Utiliza DOI o enlaces persistentes cuando sea posible.
¿Qué herramientas son mejores?
Suele funcionar una combinación: software de datos para gráficos reproducibles, herramientas de diagramas para explicaciones y un editor de maquetación para ensamblar.
¿Cómo se mejora la accesibilidad?
Utiliza orden de lectura claro, etiquetas descriptivas, contraste suficiente y texto alternativo. No dependas solo del color y revisa el archivo exportado.
Conclusión
El diseño de una infografía científica empieza por decidir quién es el lector, qué debe comprender y qué evidencia sostiene el mensaje. La estructura, los gráficos, la tipografía, el color y la ilustración deben hacer visibles esas decisiones.
Escribe una frase para el público y otra para el mensaje principal. Cuando ambas estén claras, el diseño se convierte en una serie de decisiones comprobables.
Pon el proceso en práctica con FigEditor
Cuando estén claros el público, la evidencia y el orden de lectura, FigEditor puede convertir el plan en una figura que siga siendo editable.
- Crea un primer borrador a partir de materiales de investigación.
- Edita etiquetas, flechas, nodos, color y estructura SVG.
- Guarda versiones durante revisiones de coautores y evaluadores.
- Reutiliza el trabajo en artículos, presentaciones y pósteres.
Trata toda figura generada como un borrador y comprueba etiquetas, valores, relaciones, citas y afirmaciones antes de publicar.
¿Listo para empezar? Crea tu figura científica en FigEditor.
